Energooszczędna pozioma suszarka łopatkowa z pustymi ostrzami do osadów

Poziomy osadSuszarka łopatkowa z wydrążonymi ostrzami, oszczędzająca energię

Opis produktu:

Suszarka łopatkowa to suszarka z wolnoobrotowym mieszaniem, która wykorzystuje wewnętrzne mieszadło, aby zapewnić pełny kontakt mokrych materiałów z nośnikiem ciepła i ogrzewanymi powierzchniami, osiągając w ten sposób cel suszenia. Jest to zazwyczaj typ poziomy, dwuwałowy lub czterowałowy. Suszarki łopatkowe dzielą się na gorące powietrze i przewodzące.

Wprowadzenie produktu

Ta suszarka łopatkowa może pośrednio podgrzewać lub chłodzić materiały w postaci pasty, granulatu, proszku i zawiesiny oraz może wykonywać operacje jednostkowe, takie jak suszenie, chłodzenie, ogrzewanie, sterylizacja, reakcja i spalanie w niskiej temperaturze. Specjalne łopatki mieszające w kształcie klina w urządzeniu charakteryzują się wysoką wydajnością wymiany ciepła i funkcją samooczyszczania powierzchni wymiany ciepła.

Zasada działania

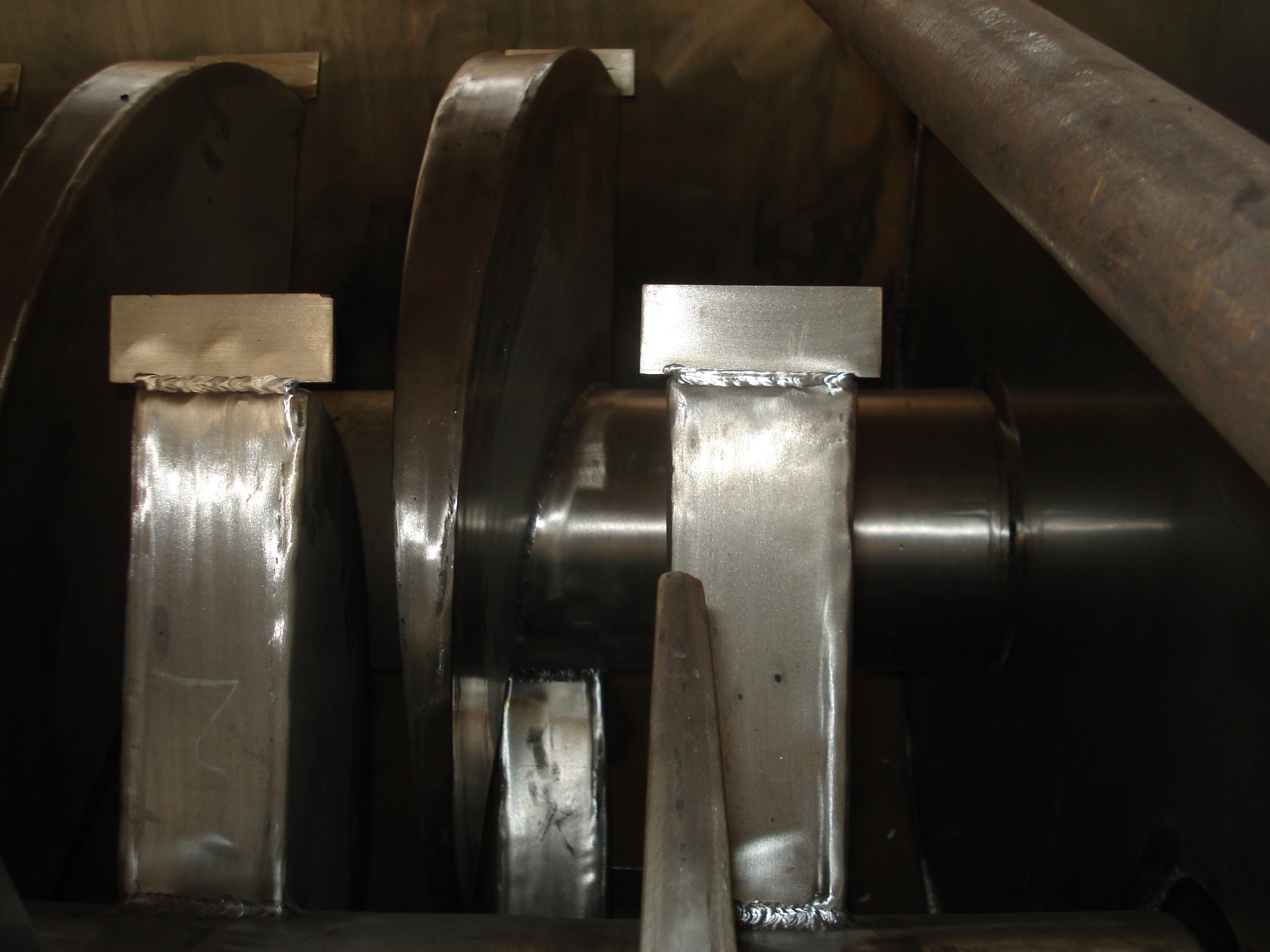

Gęsto rozmieszczone, wydrążone łopatki w kształcie klina biegną wzdłuż drążonego wału, przez który przepływa czynnik grzewczy. Powierzchnia wymiany ciepła na jednostkę efektywnej objętości jest duża, a temperatura medium przenoszącego ciepło waha się od -40 ℃ do 320 ℃. Może to być para lub ciecz, np. gorąca woda lub olej termiczny. Stosowane jest ogrzewanie przewodzące pośrednie, eliminujące ryzyko utraty ciepła przez powietrze; całe ciepło jest wykorzystywane do ogrzania materiału. Straty ciepła ograniczają się do oddawania ciepła do otoczenia przez warstwę izolacyjną urządzenia. Powierzchnia wymiany ciepła ostrza w kształcie klina posiada funkcję samooczyszczania. Względny ruch cząstek materiału z powierzchnią w kształcie klina powoduje efekt mycia, usuwając przylegający materiał i utrzymując czystą powierzchnię wymiany ciepła podczas pracy. Obudowa suszarki łopatkowej ma kształt litery Ω i zazwyczaj mieści od dwóch do czterech pustych wałów mieszających. Obudowa ma uszczelnione zaślepki końcowe i pokrywę górną, aby zapobiec wyciekaniu pyłu z materiału i zapewnić optymalną wydajność.

Medium przenoszące ciepło przepływa przez złącze obrotowe, płaszcz płaszcza i wydrążone wały mieszające. Wydrążone wały mieszające mają różną budowę wewnętrzną w zależności od rodzaju nośnika ciepła, aby zapewnić optymalną wymianę ciepła.

Charakterystyka wydajności

◎ Niskie zużycie energii: Dzięki pośredniemu ogrzewaniu nie ma dużej ilości powietrza odprowadzającego ciepło. Zewnętrzna ściana suszarki jest również izolowana. W przypadku materiałów szlamowych do odparowania 1 kg wody potrzeba tylko 1,2 kg pary.

◎ Niski koszt systemu: duża powierzchnia wymiany ciepła na jednostkę efektywnej objętości skraca czas przetwarzania i zmniejsza rozmiar sprzętu, znacznie zmniejszając powierzchnię budynku i wymagania przestrzenne.

◎ Szeroka gama materiałów przetwarzalnych: Może obsługiwać materiały wrażliwe na ciepło i materiały wymagające obróbki w wysokiej temperaturze przy użyciu różnych mediów przenoszących ciepło. Powszechnie stosowane media obejmują parę, olej termiczny, gorącą wodę i wodę chłodzącą.

Może pracować w sposób ciągły lub przerywany, dzięki czemu ma zastosowanie w wielu dziedzinach.

◎ Niskie zanieczyszczenie środowiska: ponieważ nie wykorzystuje powietrza, porywanie pyłu jest minimalne. Odparowanie rozpuszczalnika jest bardzo małe, co ułatwia przetwarzanie. W przypadku materiałów zanieczyszczonych lub sytuacji wymagających odzyskiwania rozpuszczalnika można zastosować system cyrkulacji w obiegu zamkniętym.

◎ Niskie koszty eksploatacji: jego konstrukcja minimalizuje zużycie, co skutkuje bardzo niskimi kosztami konserwacji.

◎ Stabilna praca: Dzięki specjalnemu efektowi mieszania poprzez ściskanie i rozszerzanie klinowych ostrzy, cząstki materiału mają pełny kontakt z powierzchnią wymiany ciepła. W zakresie osiowym temperatura, wilgotność i gradient stopnia wymieszania materiału są bardzo małe, co zapewnia stabilność procesu.

Odpowiednie materiały

Suszarka łopatkowa znalazła z powodzeniem zastosowanie w przemyśle spożywczym, chemicznym, petrochemicznym, farbiarskim i osadów przemysłowych. Jego właściwości przenoszenia ciepła, chłodzenia i mieszania umożliwiają mu wykonywanie następujących operacji jednostkowych: spalanie (niska temperatura), chłodzenie, suszenie (odzysk rozpuszczalnika), ogrzewanie (topienie), reakcja i sterylizacja. Łopatki mieszające działają również jako powierzchnie wymiany ciepła, zwiększając powierzchnię wymiany ciepła na jednostkę efektywnej objętości i skracając czas przetwarzania. Łopatkowa powierzchnia wymiany ciepła w kształcie klina pełni również funkcję samooczyszczania. Funkcja mieszania przez ściskanie i rozprężanie zapewnia równomierne wymieszanie materiałów. Materiał przemieszcza się w „przepływie tłokowym” wzdłuż kierunku osiowego, z bardzo małymi gradientami temperatury, wilgotności i stopnia wymieszania w zakresie osiowym. Wykorzystując olej przenoszący ciepło jako medium grzewcze, suszarka łopatkowa może wykonywać operacje spalania w niskiej temperaturze. Na przykład dwuwodny siarczan wapnia (Ca2SO4·2H2O) przekształca się w półwodzian siarczanu wapnia (Ca2SO4·1/22H2O) w wyniku spalania. Wodorowęglan sodu (NaHCO3) przekształca się w sodę kalcynowaną (Na2HCO3) poprzez kalcynację. Do chłodzenia można wprowadzić czynniki chłodzące, takie jak woda lub solanka chłodząca. Na przykład łopatkowa chłodnica alkaliczna stosowana w przemyśle sody kalcynowanej zastępuje staromodną chłodzoną powietrzem chłodnicę alkaliczną, oszczędzając energię i sprzęt do oczyszczania gazów spalinowych oraz zmniejszając koszty operacyjne. Suszenie, podstawowa funkcja urządzenia, eliminuje potrzebę stosowania gorącego powietrza, dzięki czemu odzysk rozpuszczalnika, zużycie energii i kontrola środowiska są idealnie możliwe do zarządzania. Szczególnie nadaje się do materiałów wymagających odzyskiwania rozpuszczalnika, materiałów łatwopalnych, łatwo utleniających się i wrażliwych na ciepło. Jest szeroko stosowany w przemyśle chemicznym, petrochemicznym i farbiarskim. Jednolitość temperatury, wilgotności i mieszania w zakresie osiowym pozwala na użycie sprzętu do ogrzewania lub topienia lub do niektórych reakcji z materiałami stałymi. Jest z powodzeniem stosowany w przemyśle nawozów wieloskładnikowych i skrobi modyfikowanej. Suszarka łopatkowa może być używana do sterylizacji żywności i mąki. Duża powierzchnia grzewcza w obrębie efektywnej objętości jednostki szybko podgrzewa materiał do temperatury sterylizacji, unikając długotrwałego ogrzewania, które mogłoby zmienić jakość materiału.

Dane techniczne

Schemat struktury instalacji

Przypadki zastosowań

nazwa	Jiangyin Farsun
Sprzęt do przetwarzania:	Suszarka łopatkowa
Początkowa wilgotność:	70%
Końcowa wilgotność:	25%
Wydajność przetwarzania:	200 kg/h ~ 300 kg/h
Sprzęt do przetwarzania:

Przed obróbką	Po przetworzeniu
