- Ja.Temat rynku

W Austrii przemysły takie jak przetwórstwo spożywcze, chemiczne i środowiskowe wymagają wyższych standardów suszenia granulatów, szczególnie wciągłe działanie, jednolite suszenie i zgodność materiałuKonwencjonalne systemy partiowe są coraz bardziej niezdolne do spełnienia stałych wymagań produkcyjnych w ramach rygorystycznych standardów wydajności.

II.Scenariusz klienta i aplikacji

Klientem jest austriacka firma przetwórcza chemikaliów zajmująca się przetwarzaniem średnich granulatów o zmiennej zawartości wilgoci.przyprawy, wraz z ciągłym działaniem, aby dopasować systemy zasilające w górnej części strumienia.

III.Nasza dostosowana konfiguracja produktu

Warunki projektowania urządzeń:

1Warunki materialne

Nazwa materiału:Przyprawy

Pojemność przetwarzania:300 kg/h

Temperatura surowca:15-20°C(zaprojektowane do temperatury pokojowej)

2Warunki procesu

• Sposób suszenia:Wyroby z tworzyw sztucznych, z tworzyw sztucznych
• Metoda kontaktu między materiałami a gorącym powietrzem:Typ przepływu krzyżowego
• Źródło ciepła i metoda ogrzewania:Pary
• Temperatura powietrza wprowadzanego do suszenia:150°C do 160°C
• Temperatura wydechowa do suszenia:90°C do 100°C
• Sposób wyładowania produktu:Maszyna główna
• Metoda usuwania pyłu:Cyklony pierwotne + sprzątacz wody

Materiał: Ukomórka pper, fluidizowanaŁóżko i łódź wyładowania wykonane są ze stali nierdzewnej 316L, a reszta ze stali węglowej.

Zapewnienie zasilania: 380V, trójfazowe, 50Hz

Powierzchnia podłogi: patrz rysunek załączony

3. Użytki publiczne

• Zasilanie:380V, trzyfazowe, 50Hz
• Powierzchnia podłogi:Zobacz rysunek załączony

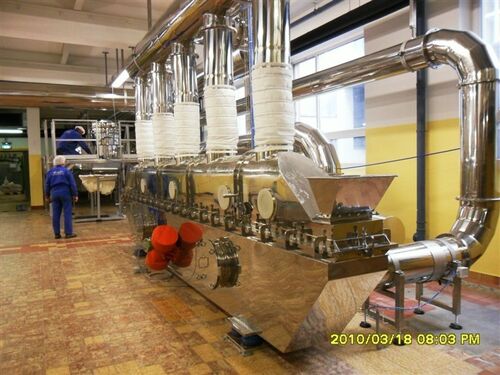

Wybór suchego, liniowego, drgającego, płynnego łóżka

^{Wibrujący model suszarki płynnej:ZLG-6x0.45, powierzchnia łóżka:20,7m2}

1Zasada działania i opis systemu

(1) Zasada działania

Wibrujący suszarka płynno-płynna wykorzystuje siłę drgań generowaną przez silnik drgań w celu wywołania drgań silnika.Materiały skaczą do przodu na płytkach dystrybucji powietrza, podczas gdy gorące powietrze wprowadzane z dna łóżka suszenia utrzymuje je w stanie płynnym, zapewniając dokładny kontakt z gorącym powietrzem w celu przeniesienia ciepła i masy.

Zimne powietrze jest podgrzewane przez wymiennik ciepła, a następnie wchodzi do komory powietrznej suszarki przez wlot powietrza płynnego łóżka.Materiały mokre są równomiernie i ciągle wprowadzane do płynnego łóżka przez wlotPod podwójnym wpływem drgań generowanych przez silnik i równomiernie rozmieszczonego przepływu ciepłego powietrza przez płytę dystrybucyjną powietrza,materiały pozostają w zawieszeniu i w pełni kontaktują się z strumieniem gorącego powietrza, kończąc proces suszenia. Suszone spalinki są filtrowane przez urządzenie do usuwania pyłu przed wydobyciem i wyładowaniem przez wentylator z indukowanym oddychaniem,podczas gdy suszone produkty są wypuszczane przez punkt wyjścia.

(2) Opis systemu

1. Ten drukarek drgający się jest przede wszystkim stosowany do przemysłowych procesów suszenia soli, mając następujące specyficzne funkcje:

a) Przepływ: 300 kg/h

b) Sposób zbierania produktów: Wypuszczanie głównej jednostki + pierwotny separator cyklonów + usuwanie pyłu wodnego

c) Materiał: Komora górna, łóżko fluidizowane i łopata rozładowująca wykonane są ze stali nierdzewnej 316L, a reszta ze stali węglowej.

2. Nazwa urządzenia: Wibrujący suszarka płynno-płynna

d) Model urządzenia: ZLG-6×0.45, powierzchnia łóżka: 2,7m2

Długość sekcji suszenia: 5 m, powierzchnia suszenia: 2,25 m2, powierzchnia chłodzenia: 0,45 m2

e) Temperatura wejścia gorącego powietrza: 150-160°C

f) Temperatura wejścia powietrza chłodzącego: temperatura otoczenia

g) Moc zainstalowana systemu: 31,5 kW

h) Sposób ogrzewania: para

i) zużycie pary: 300-400 kg/h;

2. System ciepłego powietrza

• 2.1 Odpowiednie parametry

Objętość powietrza w systemie: ~6000 m3/h

Temperatura powietrza wstępnego ogrzewania: temperatura otoczenia; temperatura powietrza po ogrzewaniu: 150-160°C

• 2.2- Chłodnik.

Całkowita powierzchnia = 200 m2

• 2.3 Materiał grzejnika: bezszwowa rura z aluminiowymi płetwami

• 2.4. Wydmuchacz ciepłego powietrza

Model: 4-72-4.5A 7,5 kW


Przepływ powietrza: 5712 m3/h


Ciśnienie wiatru: 2554 Pa


Materiał: Włączony uchwyt A3 z osłoną tłumiącą drgania.


Ilość: 1 jednostka

• 2.5 Przewód ciepłego powietrza

System kanałów ciepłego powietrza składa się z jednego głównego kanału ciepłego powietrza i trzech gałęzi kanałów ciepłego powietrza.Każdy kanał gałęzi jest wyposażony w zawór dystrybucji powietrza do regulacji objętości przepływu powietrza dla poszczególnych jednostek w skrzynce sterującej.


Prężnica rury głównej do ciepłego powietrza: DN400, ilość: 1 zestaw, materiał: stal 2mm A3


Prężnica rury gazowej: DN360, ilość: 3 zestawy, materiał: stal 2,5 mm A3


Miękkie połączenie: DN360, ilość: 4 zestawy, materiał: płótno podwójne


Średnica przewodu chłodzącego: DN300 ilość: 1 zestaw Materiał: 2 mm stali A3


Izolacja termiczna kanałów ciepłego powietrza jest obsługiwana przez użytkownika na miejscu.

3.Suchający gospodarz:


• 3.1Model drukarki do łóżka z płynem wibrującym: ZLG-6×0.45, powierzchnia łóżka: 2,7 m2

• 3.2 Szerokość łóżka: 0,45 m, długość sekcji suszenia: 5 m, długość sekcji chłodzenia: 1 m

• 3.3. Drzwi czyszczące są zainstalowane po stronie dolnej komory suszarki, aby ułatwić usuwanie materiałów, które spadają pod płytę sieciową.z 6 mm płytami ściennymi ze stali Q235A i uszczelnieniem zewnętrznym o pojemności 1.5 mm stali A3.

• 3.4Górna obudowa suszarki wyposażona jest w temperaturze odporne okno obserwacyjne, umożliwiające operatorom monitorowanie wewnętrznych warunków suszarki w dowolnym momencie.Górna pokrywa wykonana jest z stali nierdzewnej 316L o grubości 3 mm z wzmocnieniem.

• 3.5Całkowita konstrukcja podtrzymująca urządzenia posiada izolację silikatową z aluminium w dolnej obudowie o grubości izolacji 50 mm.

• 3.6Płytka sieciowa: średnica otworu: φ2mm, szybkość otwierania: ~5%, struktura otwierania: proste otwory rozmieszczone w regularnym trójkącie, materiał: 2mm3 316L stali nierdzewnej

• 3.7 Silnik wibracji

Model: 1.5Kw×2, Siła pobudzenia: Częstotliwość drgań: 960 r/min

Ilość: 2 jednostki, z regulowaną siłą pobudzenia i kątem pobudzenia

4System oczyszczania gazów spalinowych


• 4.1 Odpowiednie parametry

Objętość powietrza w systemie: ~6000 m3/h

• 4.2 Rurociąg główny

System kanałów wydechowych składa się z jednego głównego kanału wydechowego i pięciu kanałów odgałęziających, z których każdy jest wyposażony w zawór sterujący powietrzem do regulacji przepływu powietrza wydechowego dla poszczególnych jednostek.

Średnica głowicy wydechowej: DN400, ilość: 1 zestaw, materiał: 2,0 mm316L stali nierdzewnej

Prężnica rury gazowej: DN300, ilość: 5 zestawów, materiał: 2,0mm316L stali nierdzewnej

Miękkie złącza: 5 sztuk, materiał: płótno podwójne

• 4.3 Podstawowy separator cyklonów
  Model: XF-875, Ilość: 1 jednostka, Materiał: stal nierdzewna 2mm 316L
  Wyrzutnik ręczny: DN200, ilość: 1 jednostka, materiał: 316L

• 4.4 wentylator indukcyjny

Model: 4-72-5A-15Kw

Przepływ powietrza: 7728 m3/h, ciśnienie powietrza: 3145 Pa

Zawór bilansujący powietrze: DN500

Ilość: 1 jednostka Materiał: Q235A z wbudowanym uchwytem z osłoną tłumiącą drgania

5System wykrywania i sterowania

• 5.1 Wykrywanie i wyświetlanie napięcia i prądu całej maszyny
• 5.2 Wszystkie silniki są sterowane za pomocą scentralizowanego przycisku


IV Zakres dostarczania i opis:

VI. Wykaz części noszonych

Odpowiedzi klientów

Klient zgłosił stabilny ruch materiału bez zauważalnej zatarcia lub nagromadzenia.dobrze dostosowane do istniejącej linii produkcyjnej.

Wniosek

Przypadek ten pokazuje, że w wysokiej jakości środowisku przemysłowym w Austrii, suszarki drgające płynne poprzez zoptymalizowane parametry konstrukcyjne, takie jak wymiary łóżka, częstotliwość drgań,Wykorzystanie metali granulowanych w procesie wytwarzania.
